Toute installation photovoltaïque a besoin d’un onduleur : il transforme le courant continu (DC) produit par les modules solaires en courant alternatif (AC) utilisable par le bâtiment et le réseau. La question essentielle est de savoir où cette conversion est réalisée : de manière centralisée pour une chaîne de modules ou au niveau de chaque module. Ce guide présente les différences entre onduleur string et micro-onduleur, sans prétendre qu’une seule architecture convient à tous les projets.

Onduleur string vs micro-onduleur : le comparatif essentiel

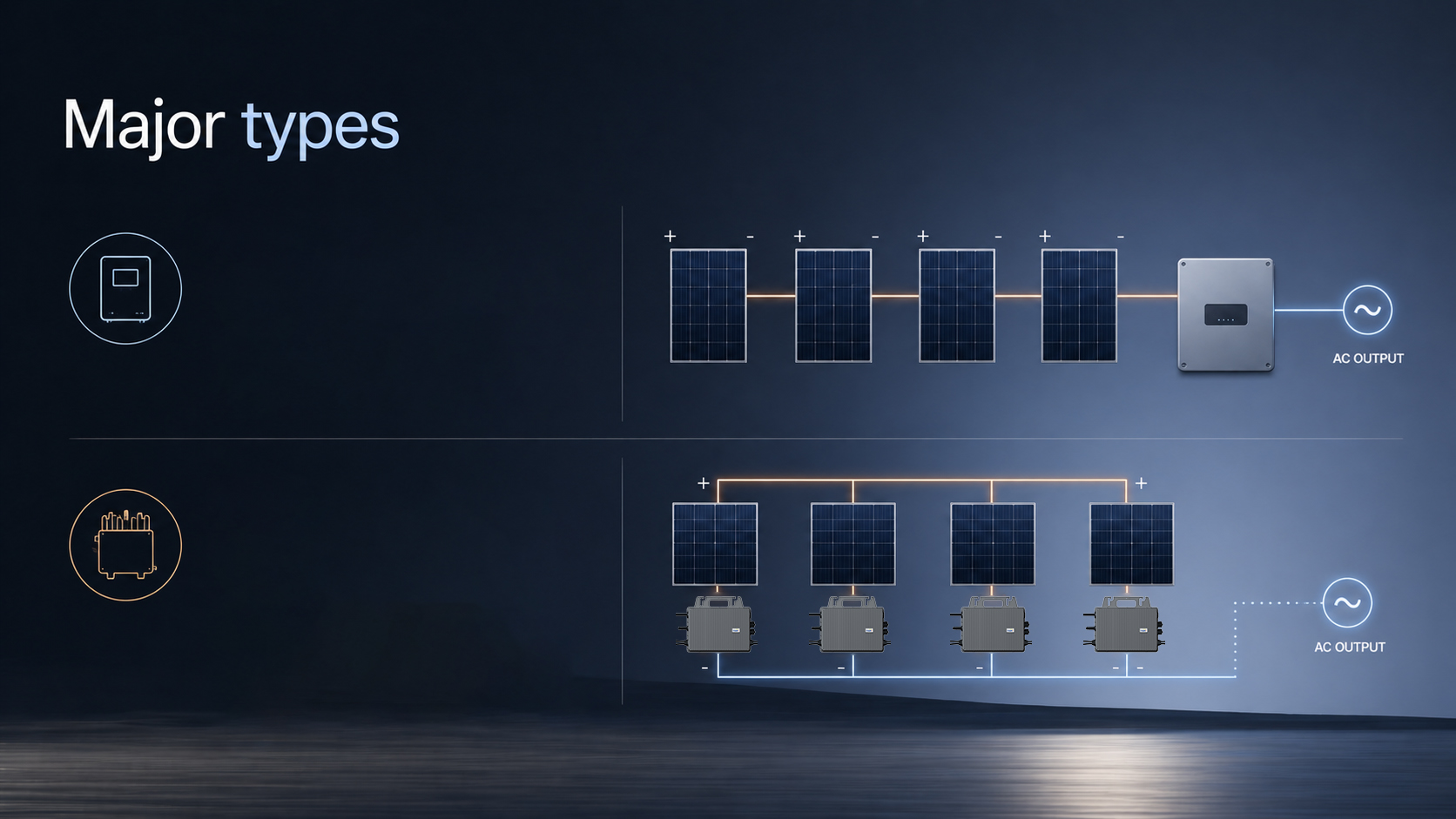

La différence fondamentale réside dans l’architecture électrique. Un onduleur string reçoit le courant continu de plusieurs modules raccordés en série et le transforme dans une unité centrale. Un micro-onduleur convertit le courant au plus près du module, puis l’installation rassemble les sorties AC.

Avec un onduleur string, la conversion est centralisée ; avec des micro-onduleurs, elle est répartie au niveau des modules.

Critères clés pour une première étude photovoltaïque
Critère	Onduleur string	Micro-onduleur
Lieu de conversion	Onduleur central pour une chaîne de modules connectés en série	Au niveau du module ou d’un petit groupe de modules selon l’architecture du produit
Conditions de modules différentes	La production peut être influencée par le câblage et par le module le moins performant de la chaîne	Le fonctionnement au niveau du module peut être utile en cas d’ombrage, d’orientations ou d’encrassement différents
Suivi de production	En général au niveau de l’installation ou de la chaîne, selon l’équipement	Souvent possible au niveau du module avec un écosystème de monitoring compatible
Évolutivité	Doit respecter les limites de l’onduleur, de tension et de dimensionnement	Peut bien convenir aux extensions progressives après contrôle de la compatibilité et des exigences locales
Cas d’usage typique	Toitures uniformes, projets plus importants ou très sensibles au coût	Toitures complexes, petites installations, conditions de modules variées et projets évolutifs

Comment fonctionne un onduleur string ?

Dans une architecture string classique, les modules photovoltaïques sont raccordés en série. Leur tension continue s’additionne et le circuit DC commun est acheminé vers un onduleur central. Celui-ci transforme ensuite le courant continu en courant alternatif pour l’installation électrique du bâtiment ou l’injection au réseau.

Cette architecture est éprouvée et peut être très économique lorsque les modules ont une orientation et un niveau d’ensoleillement similaires. Elle est souvent adaptée aux grandes surfaces de toiture simples. Le dimensionnement doit néanmoins contrôler la longueur des chaînes, les limites de tension, les trackers MPPT, le cheminement des câbles, les protections et les exigences de raccordement au réseau.

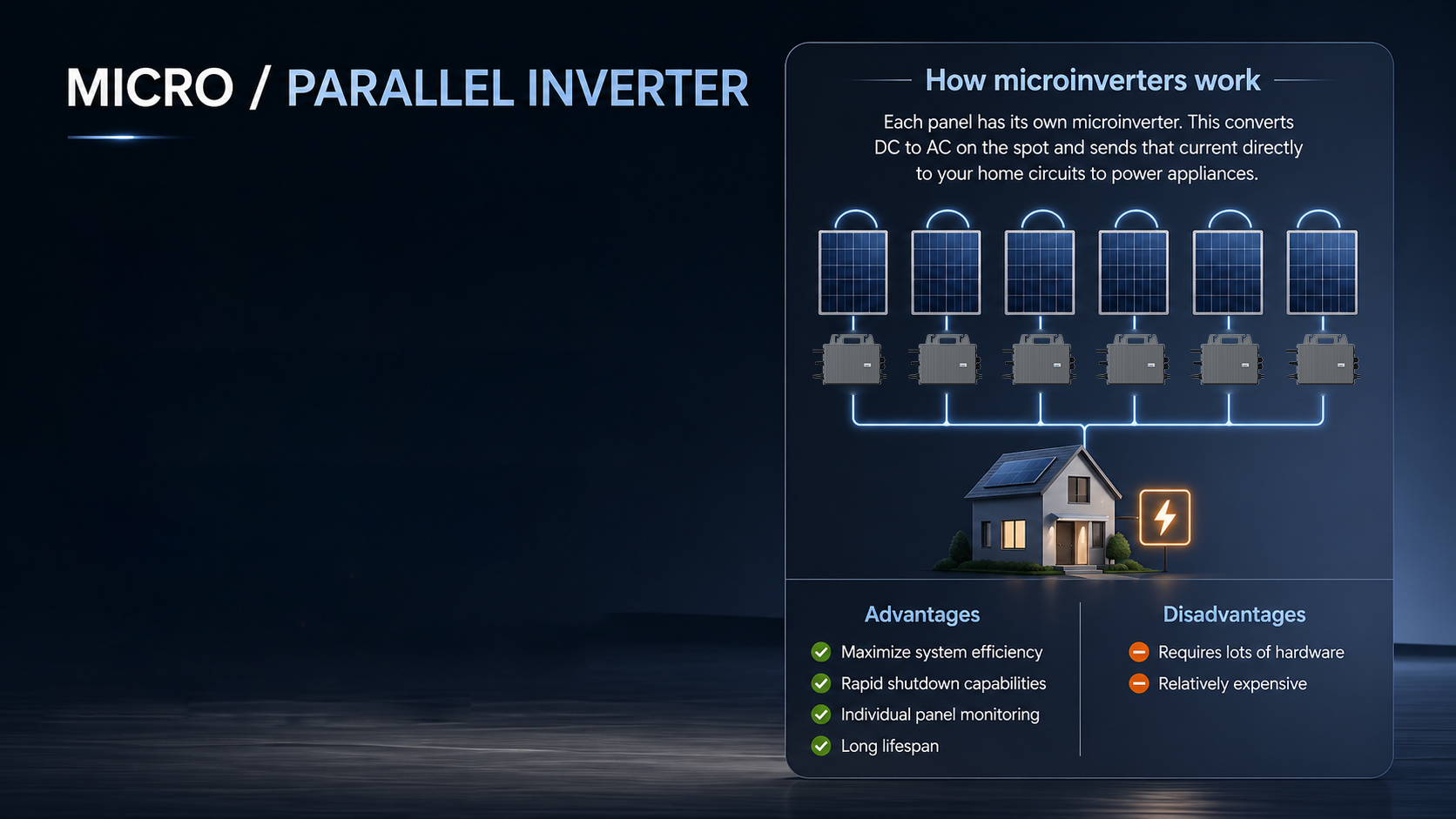

Comment fonctionne un micro-onduleur ?

Un micro-onduleur est associé à un module, ou à un petit groupe de modules selon le produit. Il transforme le courant continu en courant alternatif près du module, puis l’installation est raccordée côté AC. Les canaux de modules connectés peuvent ainsi fonctionner indépendamment dans leur plage de fonctionnement spécifiée.

La conversion proche du module peut permettre un fonctionnement indépendant des canaux et une visibilité détaillée de la production avec un système de monitoring compatible.

À retenir : tous les micro-onduleurs ne proposent pas les mêmes caractéristiques. Comparez le nombre d’entrées, les codes réseau, l’indice de protection, les composants de monitoring et le processus de service local à partir de la fiche technique du produit concerné.

Six critères pour choisir l’architecture de votre onduleur photovoltaïque

1. Ombrage et écarts de production

Arbres, cheminées, lucarnes, garde-corps, poussière ou orientations différentes créent des conditions de fonctionnement inégales. Une conversion au niveau du module peut limiter l’impact d’un module moins productif sur les autres. Une étude d’ombrage reste indispensable.

2. Sécurité électrique

Les deux architectures doivent être conçues selon les normes électriques applicables. Puisque les micro-onduleurs convertissent près du module, ils peuvent réduire les longs parcours de câbles DC à haute tension. Le niveau de sécurité dépend toutefois de la conception complète et de la réglementation locale.

3. Monitoring et diagnostic

Les données au niveau du module peuvent aider à identifier plus vite une baisse de production, un problème de communication ou une condition liée au site. Vérifiez les données réellement mesurées ainsi que les passerelles, moyens de communication et plateformes nécessaires.

4. Fiabilité et maintenance

L’électronique distribuée évite un unique point central de conversion, mais les équipements sont installés sur le toit. Il faut donc évaluer le boîtier, la gestion thermique, les connecteurs, la garantie, le processus de remplacement et le support régional.

5. Évolutivité et géométrie du toit

Pour une petite installation, un kit solaire de balcon ou un projet déployé par étapes, une architecture modulaire peut faciliter une extension ultérieure. Pour une grande toiture uniforme, une solution string peut rester claire et économique.

6. Économie globale du projet

Ne comparez pas uniquement le prix d’achat de l’onduleur. Intégrez la conception, le câblage, les protections, le monitoring, la mise en service, le rendement attendu dans les conditions réelles, la garantie, le service et les évolutions futures.

Pourquoi une architecture au niveau du module peut soutenir la production réelle

Sur un toit, les modules photovoltaïques fonctionnent rarement dans des conditions identiques. Les orientations, l’ombrage temporaire, l’encrassement, les tolérances de fabrication et le vieillissement peuvent créer des écarts de production. Dans une chaîne de modules en série, les points de fonctionnement sont liés ; l’impact d’un module moins performant dépend du dimensionnement électrique et de la configuration des MPPT.

Les micro-onduleurs utilisent des canaux de conversion proches du module, ce qui peut permettre à un module connecté de fonctionner plus près de son propre point de puissance maximale disponible. C’est pourquoi ils sont souvent étudiés pour les toitures à orientations multiples, les zones partiellement ombragées ou les implantations irrégulières. Il s’agit d’un avantage de conception, pas d’une garantie universelle de production : le rendement attendu doit être simulé pour le site concerné.

Quel onduleur choisir pour votre projet photovoltaïque ?

Le bon choix commence par le site et les objectifs du projet, non par une promesse marketing. Utilisez le plan de toiture, le profil de consommation, l’étude d’ombrage et les exigences locales pour établir une sélection pertinente.

Liste de contrôle pour votre projet

Les modules seront-ils installés sur une surface claire et uniformément orientée, ou sur plusieurs pans de toiture ?
Des arbres, cheminées, garde-corps ou bâtiments voisins créent-ils de l’ombre à différents moments ?
Un suivi au niveau du module est-il nécessaire pour l’exploitation et la maintenance ?
Une extension de l’installation photovoltaïque est-elle envisagée ?
Quelles exigences de réseau, de protection, de norme et d’autorisation s’appliquent localement ?
Quelle garantie, quelle logistique de remplacement et quel support technique sont disponibles sur le marché cible ?

Un onduleur string peut être un excellent choix pour une installation simple, uniformément exposée et avec une forte priorité de coût. Un micro-onduleur peut être particulièrement pertinent lorsque les conditions des modules varient, que la surface est limitée, qu’un monitoring détaillé est utile ou qu’une extension modulaire est planifiée.

Questions fréquentes sur les onduleurs string et les micro-onduleurs

Quelle est la différence principale entre un onduleur string et un micro-onduleur ?

Un onduleur string convertit de façon centralisée le courant continu d’un groupe de modules raccordés en série. Un micro-onduleur effectue la conversion DC-AC au niveau du module ou d’un petit groupe de modules, selon le produit.

Les micro-onduleurs sont-ils meilleurs en cas d’ombrage ?

Ils peuvent convenir à des conditions d’ensoleillement inégales, car la conversion proche du module peut limiter l’effet d’un module moins productif sur les autres. Un professionnel doit tout de même évaluer l’ombrage, la disposition des modules et le rendement attendu.

Les micro-onduleurs offrent-ils un monitoring au niveau du module ?

De nombreux écosystèmes de micro-onduleurs le permettent. Les fonctions disponibles dépendent cependant de l’onduleur, de la passerelle ou du collecteur de données, de la communication et de la plateforme logicielle utilisée.

Peut-on ajouter des modules plus tard avec des micro-onduleurs ?

Une extension modulaire peut être plus facile à planifier que le remplacement d’un onduleur central, à condition d’avoir vérifié le dimensionnement électrique, la compatibilité, les exigences du réseau et les autorisations.

Pourquoi les installateurs et distributeurs doivent-ils comparer précisément les garanties ?

La durée ne suffit pas. Il faut aussi examiner le périmètre, les conditions, la procédure de prise en charge, la disponibilité locale des produits de remplacement, le délai de réponse et la responsabilité des opérations de remplacement.

Planifiez la bonne architecture photovoltaïque avec TSUN

TSUN développe des micro-onduleurs et des solutions pour l’énergie décentralisée. Consultez le site officiel pour vérifier les informations produits, la disponibilité et l’assistance technique adaptées à votre projet.

Découvrir les solutions TSUN

Note technique : cet article est fourni à titre d’information générale et pour faciliter une première sélection de produits. La conception, l’installation, la mise en service et les mesures de protection doivent être réalisées par des professionnels qualifiés conformément aux documents produits, exigences de réseau, normes et réglementations locales applicables.
